HCIA-VLAN的原理与配置

什么是VLAN，它的功能是什么？

虚拟局域网（VLAN）是一组逻辑上的设备和用户，这些设备和用户并不受物理位置的限制，可以根据功能、部门及应用等因素将它们组织起来，相互之间的通信就好像它们在同一个网段中一样，由此得名虚拟局域网，由于交换机端口有两种VLAN属性，其一是VLANID，其二是VLANTAG，分别对应VLAN对数据包设置VLAN标签和允许通过的VLANTAG（标签）数据包，不同VLANID端口，可以通过相互允许VLANTAG，构建VLAN。

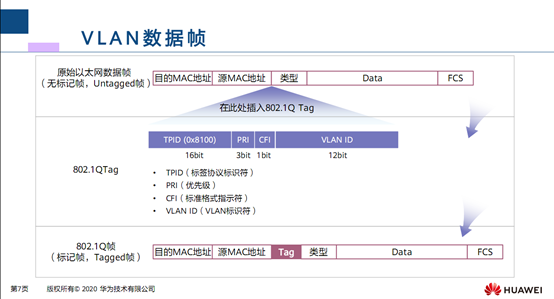

VLAN标签

报文中添加标识VLAN信息的字段使交换机能够分辨不同VLAN
的报文。
VLAN标签，又称VLAN Tag，简称Tag。

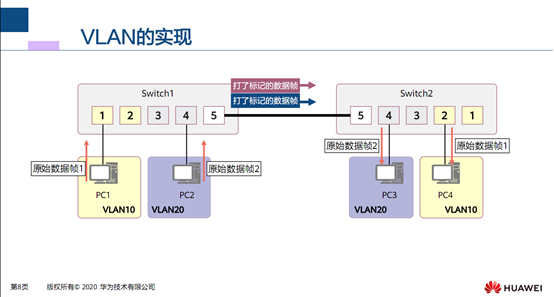

VLAN的实现就是在数据的前段打上标签，使得交换机来区分数据的流向。

VLAN 的划分

PS：基于接口、基于MAC地址、基于IP子网划分、基于协议划分、基于策略

基于接口的VLAN划分

• 原理
▫ 根据交换机的接口来划分VLAN。
• 缺省VLAN，PVID
▫ Port VLAN ID，是接口上的缺省VLAN。
▫ 取值：1~4094。
应用例子：主机移动，需要重新配置VLAN

基于MAC地址的VLAN划分

• 原理
▫ 根据数据帧的源MAC地址来划分VLAN。
• 映射表
▫ 记录了MAC地址和VLAN ID的关联情况。
应用例子：主机移动，不需要重新配置VLAN

以太网二层接口的类型

Access接口、Trunk接口、Hybrid接口

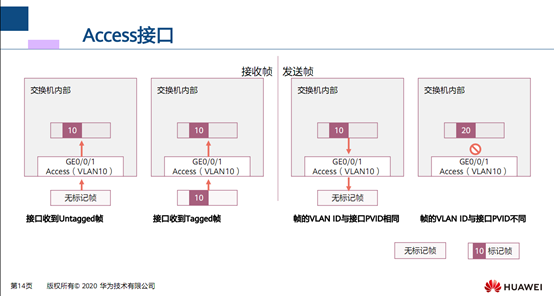

Access接口

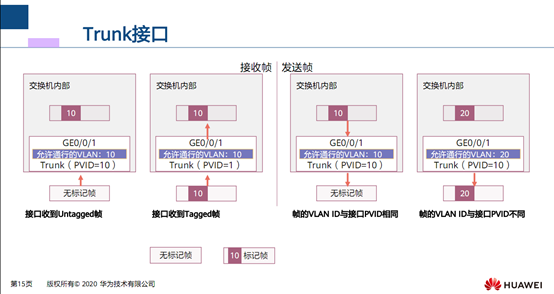

trunk接口

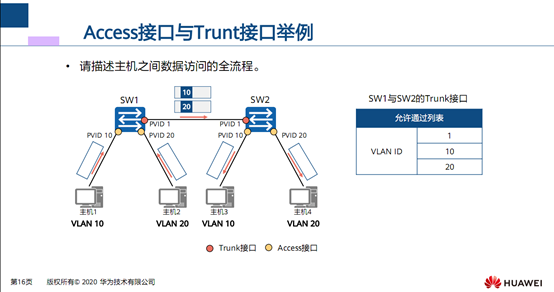

Access接口与Trunk接口举例

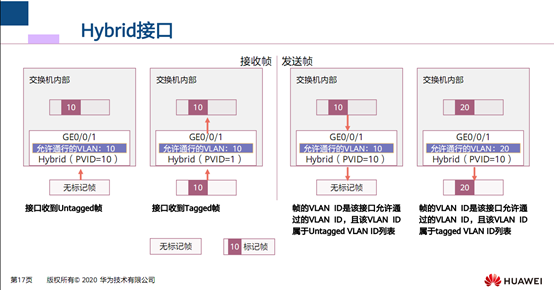

Hybrid接口

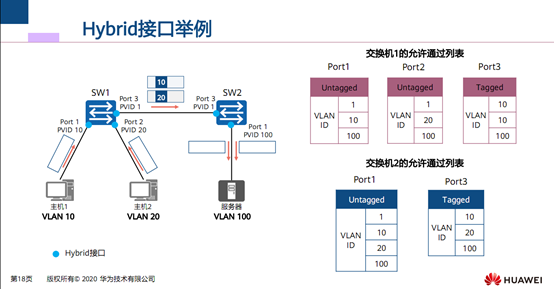

Hybrid接口举例

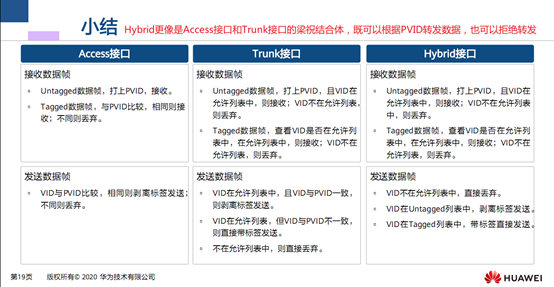

总结

VLAN的规划

VLAN分配原则
▫ 按业务规划
▫ 按部门规划
▫ 按应用规划
• VLAN分配技巧

为了提高VLAN ID的连续性，可以采用VLAN ID和子网关联的方式进行分配。

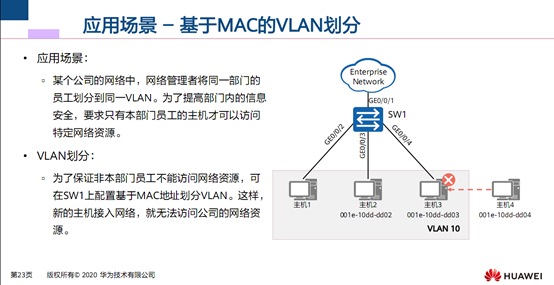

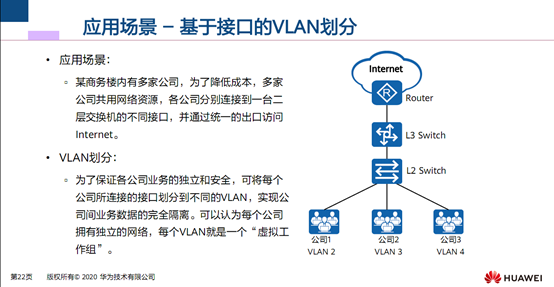

应用场景

VLAN的基础配置命令

1. 创建VLAN
[Huawei] vlan vlan-id
通过此命令创建VLAN并进入VLAN视图，如果VLAN已存在，直接进入该VLAN的视图。
• vlan-id是整数形式，取值范围是1～4094。
[Huawei] vlan batch { vlan-id1 [ to vlan-id2 ] }

通过此命令批量创建VLAN。其中：
• batch：指定批量创建的VLAN ID。
• vlan-id1：表示第一个VLAN的编号。
• vlan-id2：表示最后一个VLAN的编号。

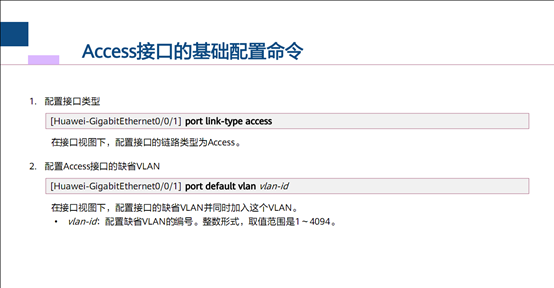

Access接口的基础配置命令

1. 配置接口类型
[Huawei-GigabitEthernet0/0/1] port link-type access
在接口视图下，配置接口的链路类型为Access。

配置Access接口的缺省VLAN
[Huawei-GigabitEthernet0/0/1] port default vlan vlan-id
在接口视图下，配置接口的缺省VLAN并同时加入这个VLAN。
• vlan-id：配置缺省VLAN的编号。整数形式，取值范围是1～4094。

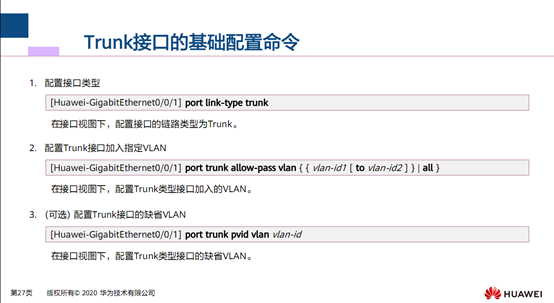

Trunk接口的基础配置命令

配置接口类型
[Huawei-GigabitEthernet0/0/1] port link-type trunk
在接口视图下，配置接口的链路类型为Trunk。
配置Trunk接口加入指定VLAN
[Huawei-GigabitEthernet0/0/1] port trunk allow-pass vlan { { vlan-id1 [ to vlan-id2 ] } | all }
在接口视图下，配置Trunk类型接口加入的VLAN。
(可选) 配置Trunk接口的缺省VLAN
[Huawei-GigabitEthernet0/0/1] port trunk pvid vlan vlan-id
在接口视图下，配置Trunk类型接口的缺省VLAN。

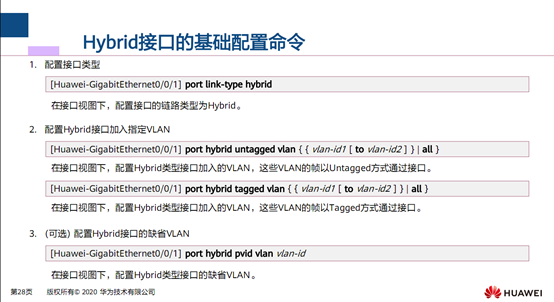

Hybrid接口的基础配置命令

配置接口类型
[Huawei-GigabitEthernet0/0/1] port link-type hybrid
在接口视图下，配置接口的链路类型为Hybrid。
配置Hybrid接口加入指定VLAN
[Huawei-GigabitEthernet0/0/1] port hybrid untagged vlan { { vlan-id1 [ to vlan-id2 ] } | all }
在接口视图下，配置Hybrid类型接口加入的VLAN，这些VLAN的帧以Untagged方式通过接口。
[Huawei-GigabitEthernet0/0/1] port hybrid tagged vlan { { vlan-id1 [ to vlan-id2 ] } | all }
在接口视图下，配置Hybrid类型接口加入的VLAN，这些VLAN的帧以Tagged方式通过接口。
(可选) 配置Hybrid接口的缺省VLAN
[Huawei-GigabitEthernet0/0/1] port hybrid pvid vlan vlan-id
在接口视图下，配置Hybrid类型接口的缺省VLAN。

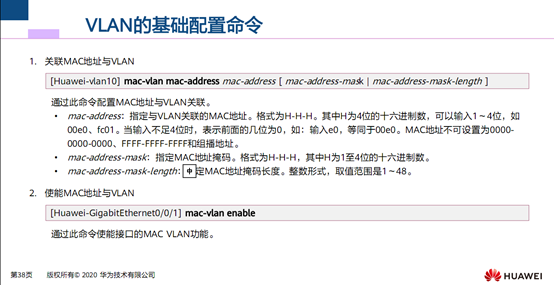

VLAN的基础配置命令

1. 关联MAC地址与VLAN
[Huawei-vlan10] mac-vlan mac-address mac-address [ mac-address-mask | mac-address-mask-length ]
通过此命令配置MAC地址与VLAN关联。
• mac-address：指定与VLAN关联的MAC地址。格式为H-H-H。其中H为4位的十六进制数，可以输入1～4位，如
00e0、fc01。当输入不足4位时，表示前面的几位为0，如：输入e0，等同于00e0。MAC地址不可设置为0000-
0000-0000、FFFF-FFFF-FFFF和组播地址。
• mac-address-mask：指定MAC地址掩码。格式为H-H-H，其中H为1至4位的十六进制数。
• mac-address-mask-length：指定MAC地址掩码长度。整数形式，取值范围是1～48。

使能MAC地址与VLAN
[Huawei-GigabitEthernet0/0/1] mac-vlan enable
通过此命令使能接口的MAC VLAN功能。

创建VLAN，并且关联MAC地址

关联MAC地址和VLAN：
mac-vlan mac-address MAC地址

加入VLAN，并使能MAC VLAN功能

使能接口的基于MAC地址划分VLAN功能：

[SW1] interface 需要开启的接口
[SW1-GigabitEthernet0/0/2] mac-vlan enable
[SW1-GigabitEthernet0/0/2] quit

PS:自己觉得比较好的顺序：先进入需求端口开启MAC使能，然后进入使能VLAN添加MAC地址进行绑定。

VLAN的作用：通过VLAN技术，可以将物理的局域网划分成多个广播域，实现同一VLAN内的网络设备可以直接进行二层通信，不同VLAN内的设备不可以直接进行二层通信。
